數位乙級-第一題-四位數位多工顯示

 題目

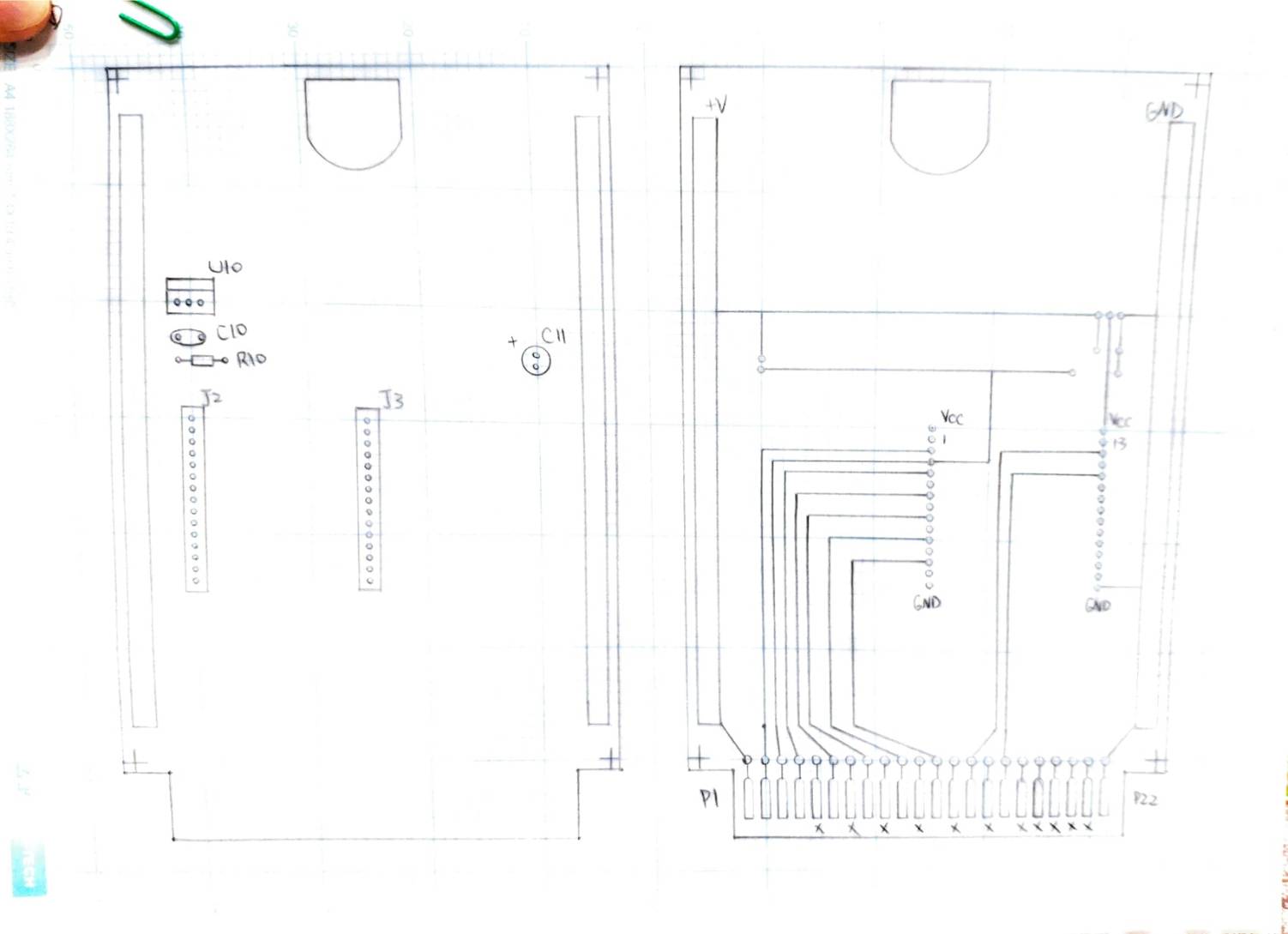

手繪電路圖

1. P1接Vcc、P22接GND

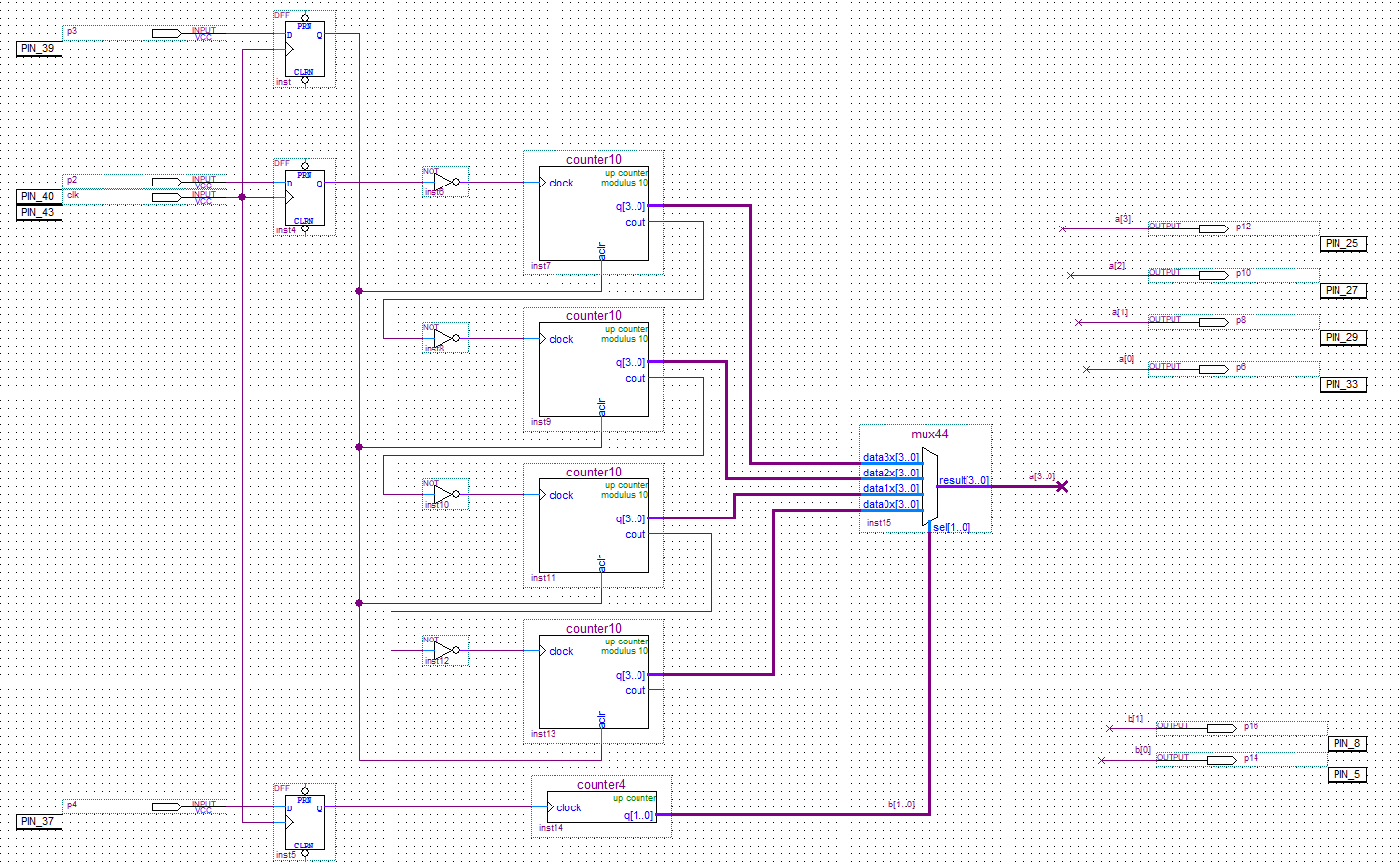

EDA電路設計

1. P3、P2、P4連接DFF，CLK連接所有DFF clock

2. 由NOT和counter10組成4組，P3連接到所有counter的clear

3. 透過mux44，將input輸出到output，由S0和S1控制

4. P4連接counter4，作為2位元計數器，控制mux44的output

實際測試影片：點我
